Generator visoke stabilnosti

Ova serija turbo-generatora isporučuje se zajedno sa turbinama koje je napravilo naše postrojenje, kako bi formirali kompletnu jedinicu i kupcima nudi veliku pogodnost u dizajnu, održavanju i ugradnji.

Pošaljite upit

Chat Sada

Uvod u proizvod

Uvod u generator

Generator parnih turbina odnosi se na generator koji pokreće parna turbina. Pregrijana para koju generira kotao ulazi u parnu turbinu kako bi se proširila i učinila posao, tako da se lopatice okreću kako bi pokrenuo generator za proizvodnju električne energije, a otpadna para nakon obavljanja posla vraća se u kotao na recikliranje preko kondenzatora, koji cirkulira pumpa za vodu, pumpa za kondenzatnu vodu, uređaj za grijanje dovodne vode i slično.

Turbo-generator je sinhroni generator uzbude sa zajedničkom osovinom sa 3 fazama, 2 polova ili sa 3 fazama, 4 polova. Klima se hladi s otvorenim ili zatvorenim sustavom cirkulacije ventilacije, kliznim kliznim ležajevima. Zavojnice rotora i statora turbo-generatora su izolacije B klase. Osnovna ploča stroja zavarena je čeličnim pločama, čvrstine strukture i lagane težine. Električne i mehaničke performanse turbogeneratora strogo se mjere i testiraju prije isporuke. Njeni glavni tehnički parametri su u skladu sa standardima JB3220-83 i JB636-83. Ima prednosti naprednog postupka izrade, razumnu strukturu, visoku klasu izolacije, najbolje električne performanse, pouzdan rad itd.

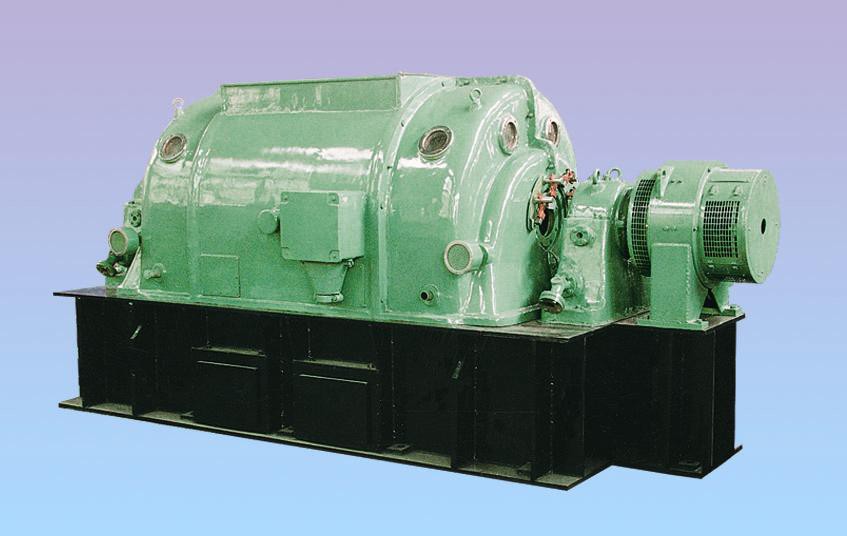

1.1

model	Kapacitet (KVA)	Nazivna snaga (v)	Napon (v)	Struja (A)	Faktor snage cosf	Efikasnost (%)	Nazivna brzina (r / min)	Težina (t)
TQTK0. 75 - 4	937.5	750	400	1355	0.8	93.0	1500	6.4
QFK-1.5-2	1875	1500	6300	172	0.8	94.5	3000	11.5
			10500	103				12.3
QFK-3-2	3750	3000	6300	344	0.8	95.3	3000	14.5
			10500	206				14.95
QF-3-2	3750	3000	6300	344	0.8	95.3	3000	13.0
			10500	206				13.6
QF-4.5-2	5625	4500	6300	515	0.8	95.3	3000	18.36
			10500	309				18.9
QF-6-2	7500	6000	6300	688	0.8	96.4	3000	21.2
			10500	412				21.7
QF-7.5-2	9375	7500	6300	859	0.8	96.4	3000	26.0
			10500	515				26.7
QF-12-2	15000	12000	6300	1375	0.8	97	3000	38.1
			10500	825				38.7
QF-15-2	18750	15000	6300	1718	0.8	97	3000	44
			10500	1031				45
Napomena: Uzbudljiv način rada generatora je pomoću kontrole uzbuđivača i silicijuma.

model	kapacitet (KVA)	nazivne snage (kW)	nazivni napon (V)	nazivna struja (A)	faktor snage cosφ	efikasnost (％)	nazivna brzina (r / min)	težina (t)	težina (t)	ukupne dimenzije L×M×H
QF-K25-2	31250	25000	6300	2863	0.8	97.8	3000	67	42	6895×2730×2500
QF-K25-2	31250	25000	10500	1718	0.8	97.61	3000	69	43	6895×2730×2500
QF-K30-2	37500	30000	6300	3436	0.8	97.93	3000	67	42	7095×2730×2810
QF-K30-2	37500	30000	10500	2062	0.8	97.8	3000	74	47	7095×2730×2810
QF-K50-2	62500	50000	6300	5728	0.8	98.4	3000	108	61	7550×3120×3418
QF-K50-2	62500	50000	10500	3436	0.8	98.3	3000	108	61	7550×3120×3418
QF-K60-2	75000	60000	6300	6873	0.8	98.49	3000	116	69	7850×3120×3418
QF-K60-2	75000	60000	10500	4124	0.8	98.41	3000	116	69	7850×3120×3418
QF-K135-2	158823	135000	13800	6644	0.8	98.4	3000	200	140	12100×3510×3520

Parametri za generator snage 50 MW-100MW

		50 MW	60 MW	100 MW
1	Nazivne snage	50 MW	60 MW	100 MW
2	Nazivni napon	10. 5 kV	10. 5 kV	10. 5 kV
3	Nazivna struja	3437A	3881A	6469A
4	Faktor snage cosφ	0.8	0.85	0.85
5	Nazivna frekvencija	50 HZ	50 HZ	50 HZ
6	Nazivna brzina	3000 r / min	3000 r / min	3000 r / min
7	Efikasnost (％)	98.2%	98.2%	98.4%
8	Smjer vrtnje	Gledano sa kraja turbine, to je u smjeru kazaljke na satu.
9	Težina statora	70t	72t	100.5t
10	Težina rotora	22t	22t	29.6t
11	Ukupna težina generatora	112t	114t	136.9t
